真空鍍膜設(shè)備中的蒸發(fā)鍍膜
蒸發(fā)源有三種類型。①電阻加熱源：用難熔金屬如鎢、鉭制成舟箔或絲狀,通以電流,加熱在它上方的或置于坩堝中的蒸發(fā)物質(zhì)（圖1[蒸發(fā)鍍膜設(shè)備示意圖]）電阻加熱源主要用于蒸發(fā)Cd、Pb、Ag、Al、Cu、Cr、Au、Ni等材料；②高頻感應(yīng)加熱源：用高頻感應(yīng)電流加熱坩堝和蒸發(fā)物質(zhì)；③電子束加熱源：適用于蒸發(fā)溫度較高（不低于2000[618-1]）的材料，即用電子束轟擊材料使其蒸發(fā)。
蒸發(fā)鍍膜與其他真空鍍膜設(shè)備的鍍膜方法相比，具有較高的沉積速率，可鍍制單質(zhì)和不易熱分解的化合物膜。

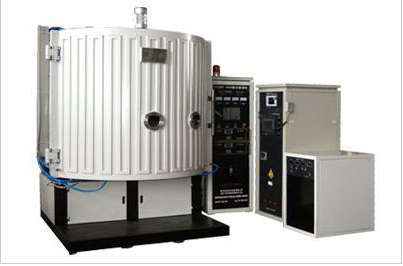

通過加熱蒸發(fā)某種物質(zhì)使其沉積在固體表面，稱為蒸發(fā)鍍膜。這種方法最早由M.法拉第于1857年提出，現(xiàn)代已成為常用鍍膜技術(shù)之一。蒸發(fā)鍍膜設(shè)備結(jié)構(gòu)。
蒸發(fā)物質(zhì)如金屬、化合物等置于坩堝內(nèi)或掛在熱絲上作為蒸發(fā)源，待鍍工件，如金屬、陶瓷、塑料等基片置于坩堝前方。待系統(tǒng)抽至高真空后，加熱坩堝使其中的物質(zhì)蒸發(fā)。蒸發(fā)物質(zhì)的原子或分子以冷凝方式沉積在基片表面。薄膜厚度可由數(shù)百埃至數(shù)微米。膜厚決定于蒸發(fā)源的蒸發(fā)速率和時間（或決定于裝料量），并與源和基片的距離有關(guān)。對于大面積鍍膜，常采用旋轉(zhuǎn)基片或多蒸發(fā)源的方式以保證膜層厚度的均勻性。從蒸發(fā)源到基片的距離應(yīng)小于蒸氣分子在殘余氣體中的平均自由程，以免蒸氣分子與殘氣分子碰撞引起化學作用。蒸氣分子平均動能約為0.1～0.2電子伏。
為沉積高純單晶膜層，可采用分子束外延方法。生長摻雜的GaAlAs單晶層的分子束外延裝置如圖2[ 分子束外延裝置示意圖]。噴射爐中裝有分子束源，在超高真空下當它被加熱到一定溫度時，爐中元素以束狀分子流射向基片?；患訜岬揭欢囟龋练e在基片上的分子可以徙動，按基片晶格次序生長結(jié)晶用分子束外延法可獲得所需化學計量比的高純化合物單晶膜，薄膜最慢生長速度可控制在1單層/秒。 通過控制擋板,可精確地做出所需成分和結(jié)構(gòu)的單晶薄膜。分子束外延法廣泛用于制造各種光集成器件和各種超晶格結(jié)構(gòu)薄膜。
